DESCRIPCIÓN DEL PRODUCTO

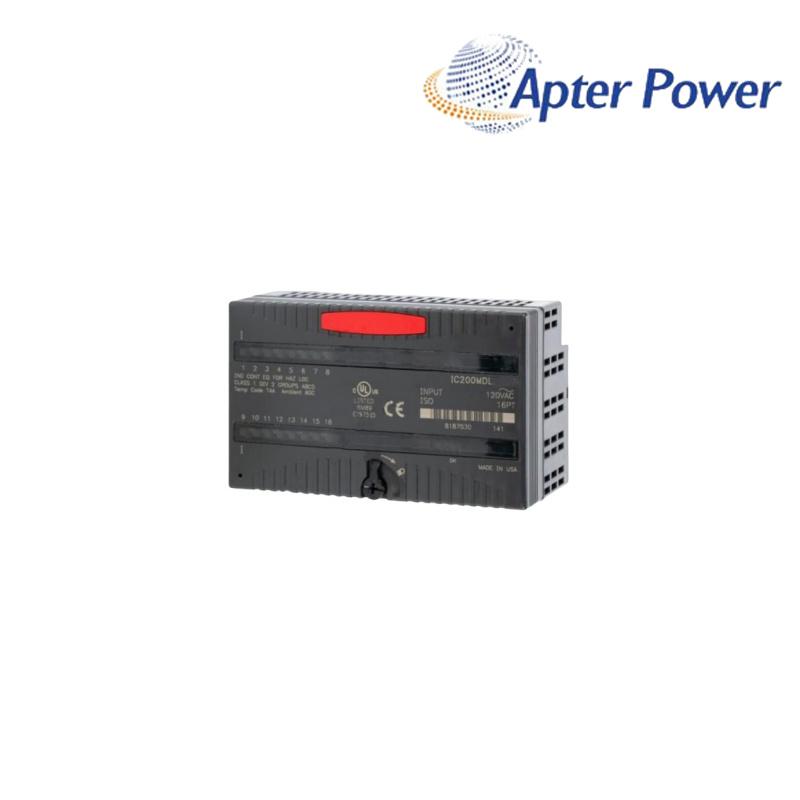

Como parte de la familia de componentes VersaMax, el IC200MDL744 es un módulo de salida producido por GE Intelligent

Plataformas. Este módulo de salida tiene dos grupos de 16 puntos de salida discretos. Cada punto de salida puede ser de dos tipos:

tipo de lógica negativa o tipo hundimiento. Estos puntos de salida son responsables de la conmutación de carga al lado negativo del

fuente de alimentación y recepción de corriente de carga. Los módulos de salida como el IC200MDL744 requerirán una base portadora de

que la serie IC200CHS funcione. Cada punto de salida corresponde a un indicador LED de estado, que depende de

fuente de alimentación del backplane pero no se ve afectado por las cargas.

Además de la fuente de alimentación estándar del backplane, será necesaria una fuente de alimentación adicional para conmutar cargas. El

IC200MDL744 tiene un consumo de corriente de placa posterior de 5 voltios de 140 miliamperios. Este módulo tiene dos modos de funcionamiento:

 modo lógico transistor-transistor (TTL) y modo voltaje corriente continua (VDC). El voltaje de salida nominal en ambos modos es

 5 voltios CC en modo TTL y 12/24 voltios CC en modo VDC.

Este dispositivo también admite el "intercambio en caliente", que es la extracción o inserción de un componente sin desconectar el

 fuente de alimentación; sin embargo, si se hace incorrectamente, tanto el IC200MDL744 como otros módulos del backplane se verán afectados negativamente.

Si bien el IC200MDL744 no tiene aislamiento de canal o punto individual, sí admite aislamiento de grupo a grupo.

aislamiento continuo a 250 voltios de corriente alterna (AC) y un minuto de aislamiento a 1500 voltios AC. Fusibles internos y

 Otros sistemas de protección no están incluidos con este módulo. La reducción térmica se admite en circunstancias específicas, como

 como voltaje, temperatura ambiente y orientación física del módulo. Estas condiciones dictan cuánta producción

Los puntos pueden estar activos al mismo tiempo.
